數控車銑方復合機床



一、 主要性能：

該數控車方機（車銑方復合機床）是采用車床數控系統作為控制系統，控制由交流伺服進給電機所構成的半閉環控制裝置的數控機床。機床外觀造型簡潔、美觀，布局合理，工作可靠，操作靈活，排屑方便，宜人性好。

二、 主要用途：

●  可加工Φ125mm以下的多棱體多端面零配件，工件長度以圖紙加工工藝而定；

●  可加工幾何尺寸要求復雜，精度要求較高的軸/套/五金/汽車零配件等；

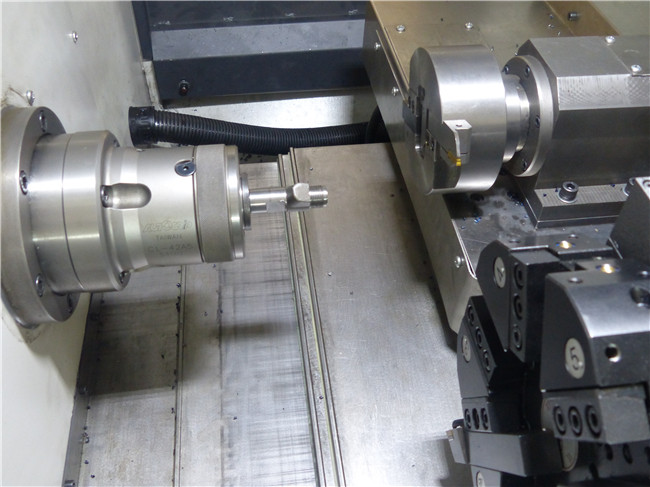

●  具有車削內、外圓柱面、圓錐面、圓弧面、挖槽、挑螺紋、鉆中心孔，以及銑削扁、四方、六方、八方、球頭六角，錐形六角等多棱體工件；

●  適用于不同硬度的金屬材質加工，如銅，鋁，鐵，不銹鋼等；

●  能廣泛適用于各種機械加工行業和教學培訓，特別適用于批量生產的加工中。

三、 特點：

●  床身、床座均用優質鑄鐵鑄造，剛性高、抗振性好；

●  主傳動系統采用分段無級變頻方式。通過選擇不同檔位，可在主軸轉速3000轉/分范圍內，實現“滿功率”切削；

●  主軸采用主軸伺服電機驅動，高轉速、高精度、高剛性、低噪音；

●  標配液壓三爪卡盤；

●  標配四工位電動刀架，自動換刀，提高工作效率和加工精度，可選配六工位刀塔（費用另算）；

●  外型美觀大方，全防護滑門設計可有效防止切屑和冷卻液的飛濺；

●  采用自動潤滑裝置，對導軌及滾珠絲杠施行強制潤滑，可有效提高機床的使用壽命。

●  可實現自動化上料，拔料，下料等操作，實現一人看多機，節省人工費用。



四、 主要技術參數與配置清單：

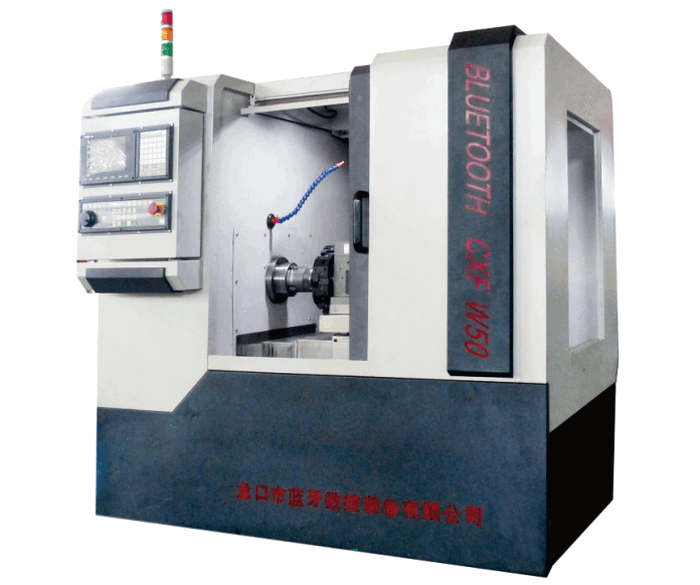

CXF-W50
主軸		說明
主軸	伺服主軸電機
電機功率	5.5KW
最高轉速	2000rpm
最大夾緊	通孔∮50
夾緊形式	前置液壓卡盤，后置拉緊油缸
進給配置
X軸
X軸電機	6N伺服電機
X軸行程	150mm
X軸進給速度	10m/min
Z軸
Z軸電機	6N伺服電機
Z軸行程	200mm
Z軸進給速度	10m/min
導軌
X軸	直線滾珠導軌
Z軸	直線滾珠導軌
絲杠
X軸	滾珠絲杠
Z軸	滾珠絲杠
潤滑
主軸箱	脂潤滑
其他	集中潤滑
氣動裝置
配有氣動裝制，需要有氣源的供給。
刀架配置
臥式車刀塔	4工位刀架
臥式車銑刀座	Max.2000rpm
加工形式	·數控車功能+車銑二、四、六方等功能    ·車削最大直徑50mm   ·銑六方最大對邊42mm
冷卻
車和車銑	80W冷卻水泵
防護
全防護
電氣
系統	西門子/臺灣新代/葦杭系統（自主研發）
控制電壓	24V(DC)
電氣	主要控制電氣
排屑
手動排屑
說明：設備配件根據需要如有改動，恕不另行通知，可按當時配置。





五、 電氣、防護及使用環境條件：

1. 電氣部分

▲ 數控系統：數控裝置接收由加工程序送來的各種信息，并經處理后，向驅動機構發出執行命令；在執行過程中，其驅動、檢測等機構同時將有關信息反饋給數控裝置，以便經處理后發出新的執行命令。伺服系統準確地執行數控裝置發出的命令，通過驅動電路和執行元件，完成數控裝置所要求的各種位移；

▲ 機床所配數控系統具有完善可靠的聯鎖、安全保護和故障自診斷報警等功能；

▲ 可配RS232標準通訊接口，實現數控系統與計算機之間的數據傳送；

2. 電源：

▲ 電源電壓范圍：交流三相380V±10%   50Hz；

3. 防護：

▲ 機床防護裝置齊全、可靠、安全；

4. 正常使用條件：

▲ 環境溫度：0～40℃；

▲ 相對濕度：≤85%。



六、 可選配置（另計價）：

序 號	名 稱	備 注
1	尾座頂尖
2	排屑機
3	6工位刀塔







七、 售后服務：



1.  客戶在購機前必須了解我公司產品，根據您所需行業加工產品的要求進行選型、試樣，確認藍牙數控能提供您所期望的技術和產品服務。

2.  提供數控機床產品的操作培訓服務，充分了解機床產品的操作過程和性能特點，為您的投資降低風險。

3.  接受客戶技術咨詢，提供必需的技術方案和樣品加工的工藝解決方案。

4.  購機客戶可享受藍牙數控免費培訓，安裝，調試的服務，提供免費的答疑和指導工作，有關技術方面的工作全國支持。

5.  藍牙數控機床產品自出廠之日起實行全國聯保12個月（客戶合理使用，人為損壞及易損件除外），3個月內進行客戶回訪，解答在使用過程中產生的生產問題。

6.  售后咨詢服務熱線：0535-8858025，歡迎您來電來廠咨詢洽談。
